數顯電流表的使用方法
使用數顯電流表要注意幾個點,一是接線,要將數顯電流表串聯到電路中測量。二是參數設置,數顯電流表的參數設置與具體的功能有關。我們以具體的儀表型號為例加以說明。
怎么接線和設置參數
數顯電流表根據功能不同,接線方式也有不同,我們以北崎DU4系列數顯電流表的一個具體型號為例,加以說明。

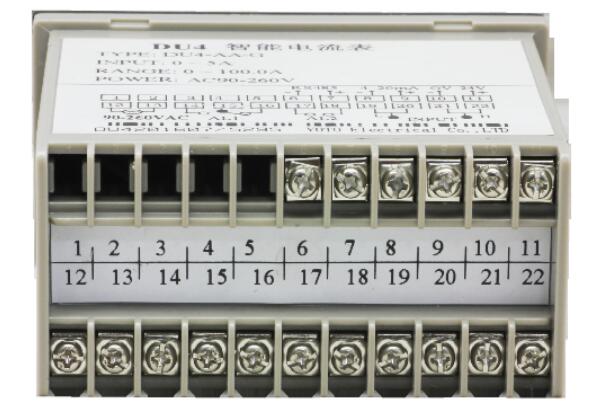

型號:DU4-AA200AG
首先,這個型號的量程是交流200A,要配200:5A互感器接線。其次,這臺數顯電流表只是測量和顯示功能,客戶拿到這個型號的數顯電流表是不用調參數的。

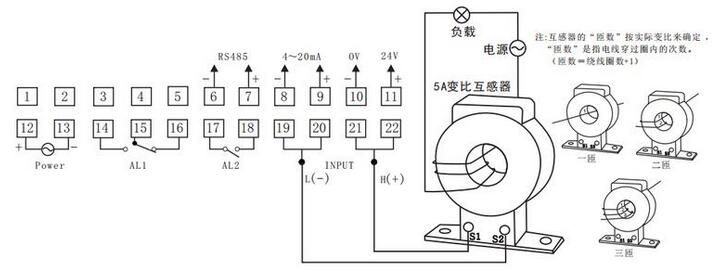

這個型號的數顯電流表,一定要配200A:5A互感器使用,從線路可以看到,主電路的電流經過互感器變比后,才輸入到儀表測量。這點要特別留意。如果不接互感器直接用這臺數顯電流表測主電路的電流,儀表會損壞。
如果是直流5A以上出廠量程,數顯電流表要配分流器接線。
