DU4系列共有4種尺寸，今天向大家詳細介紹DU4，外形尺寸48*96這款快速采樣電流電壓表的接線端子。

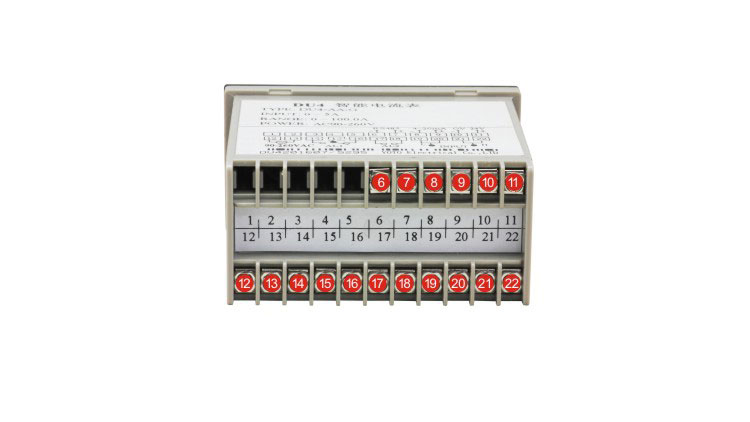

DU4共有17個接線端子，上排6個，從6號到11號端子，前面1號到5號端子是沒有的，下排11個，從12號到22號。并不是所有儀表都有這17個接線端子，“輸出端子”只有選擇了相應“輸出功能”的儀表才有。比如說，只選擇了485通訊功能的儀表，上排就只有6號和7號端子。

接下來將按順序分別對這17個端子一一加以說明：

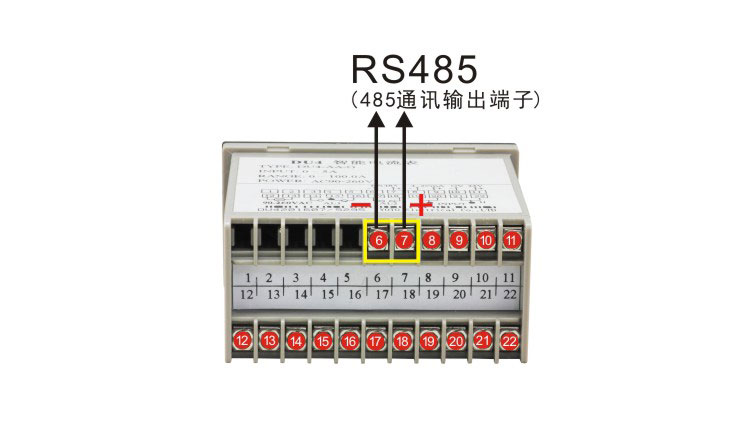

6號、7號端子是485通訊輸出端子，6號為“負極”，7號為“正極”。只有選擇配備“485通訊功能”的儀表才有這兩個端子。

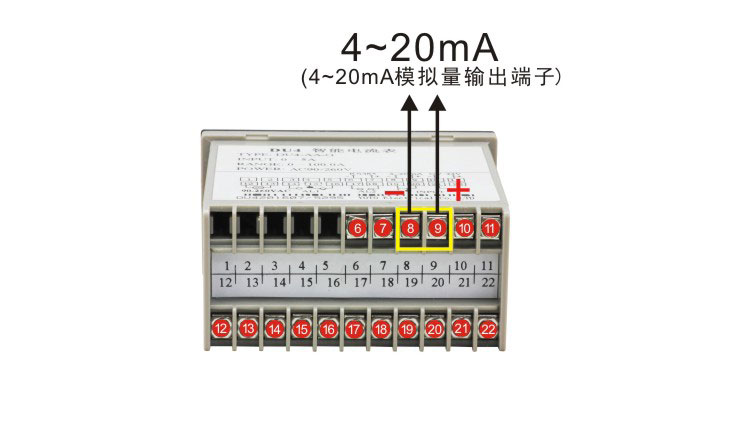

8號、9號端子是4~20mA模擬量輸出端子，8號為“負極”，9號為“正極”。 只有選擇配備“4~20mA輸出功能”的儀表才有這兩個端子。

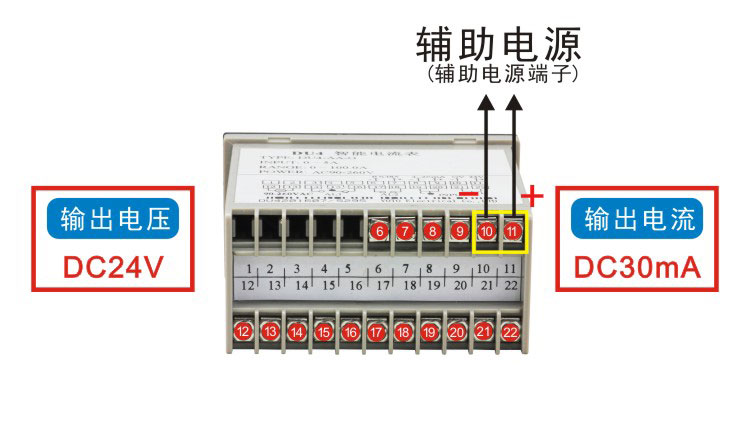

10號、11號端子是輔助電源端子，輔助電源是儀表輸出給外部設備用的一個直流電源，輸出電壓為直流24V，輸出電流為直流30mA。10號為“負極”，11號為“正極”。 只有選擇配備“輔助電源”的儀表才有這兩個端子。

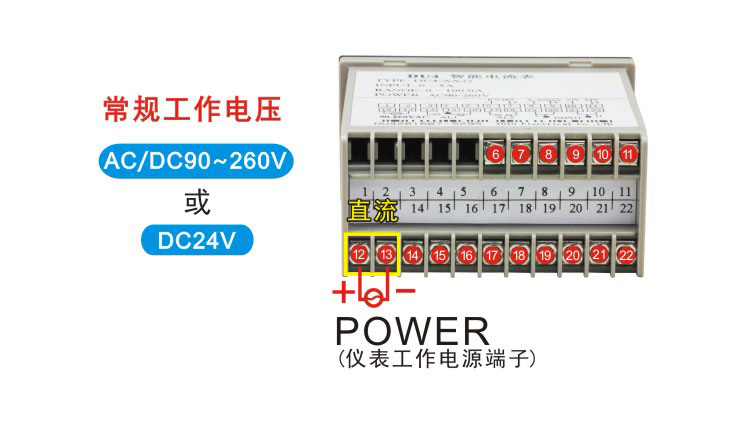

12號、13號端子是“儀表工作電源端子”，DU4常規(guī)工作電壓是交流或直流90~260V，也可以改直流24V電源。交流供電時不分正負極，直流供電時注意正負極， 12號為“正極”， 13號為“負極”。

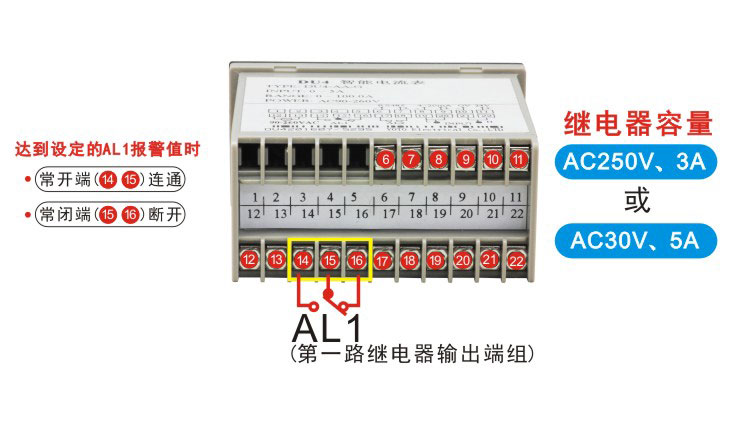

14號、15號、16號是“第一路繼電器輸出端組”，14號、15號是“常開端”，15號、16號是“常閉端”。當測量值達到預先設置的第一路報警值時，14號、15號端子連通，15號、16號端子斷開。這組端子只有選擇配備了“一路報警功能”的儀表才會有。需要注意的是：繼電器容量是“AC250V、3A或AC30V、5A”，當用繼電器直接控制設備時，請務必充分考慮繼電器的容量。

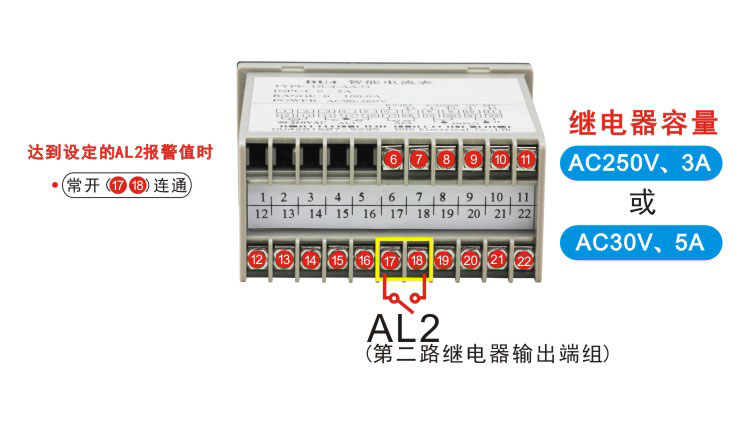

17號、18號是“第二路繼電器輸出端組”，是一組“常開”端子。當測量值達到預先設置的第二路報警值時，17號、18號端子連通。這組端子只有選擇配備了“二路報警功能”的儀表才會有。需要注意的是：繼電器容量是“AC250V、3A或AC30V、5A”，當用繼電器直接控制設備時，請務必充分考慮繼電器的容量。

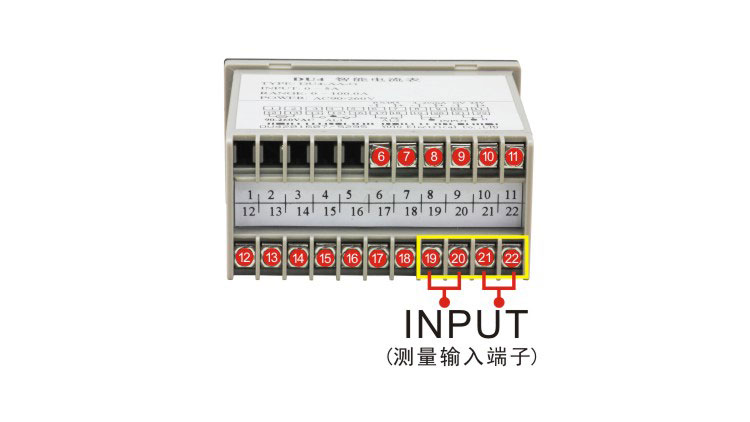

19號、20號、21號、22號端子是測量輸入端子。測量時，19號和20號端子外部短接，21號和22號端子外部短接。

DU4數顯電流表接線時，將電流表“串聯”到待測電路中去；DU4數字電壓表接線時，將電壓表“并聯”到待測電路中去。

需要注意的是：電流表測量5A以上電流時，不要直接接入儀表測量。直流電流要配75mV變比“電流分流器”，交流電流要配5A變比“電流互感器”。電壓表測量500V以上電壓時，需要配100V變比“電壓互感器”。另外，如果你使用的是特殊變比的分流器或者互感器，也可以訂做，只需在訂購時向客服說明你的變比參數的大小。
