DU4系列數顯電流表/電壓表接線示例圖（四種尺寸齊全）

DU4系列數顯電流表/電壓表接線示例，介紹DU4系列配互感器如何接線，配分流器如何接線，直接測量如何接線等。

DU4系列數顯電流表/電壓表，分為四個尺寸，DU4D尺寸48*48mm，DU4尺寸48*96mm，DU4E尺寸72*72mm，DU4A尺寸96*96mm。下面是這四個尺寸的接線示例圖。

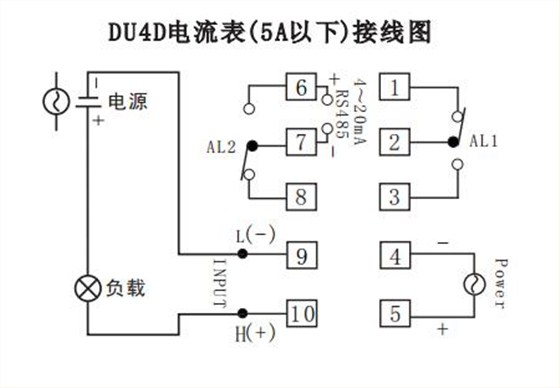

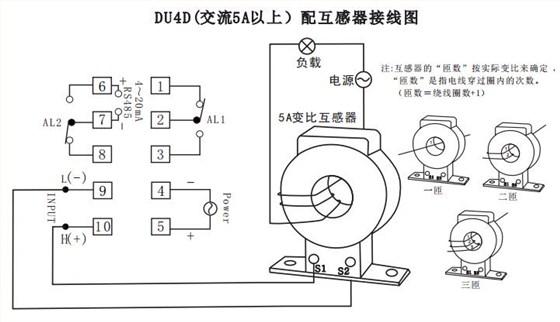

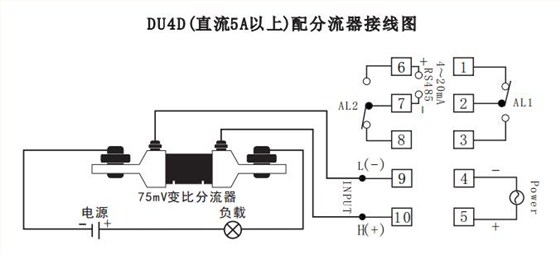

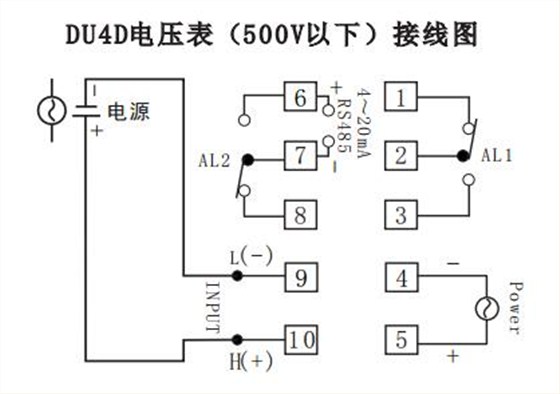

DU4D接線示例圖

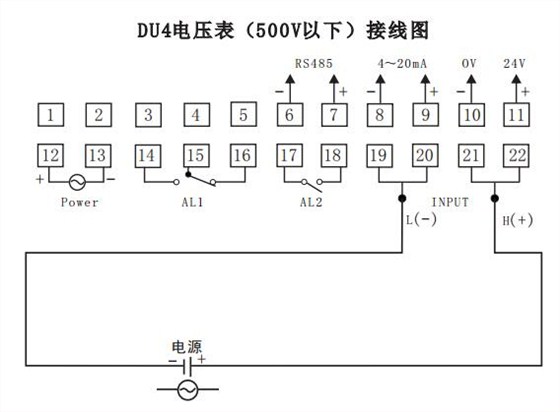

DU4接線示例圖

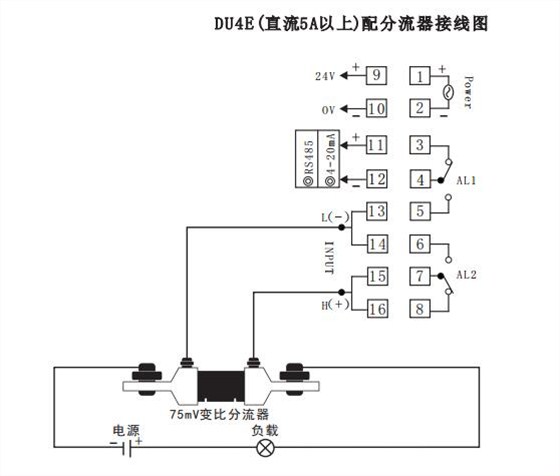

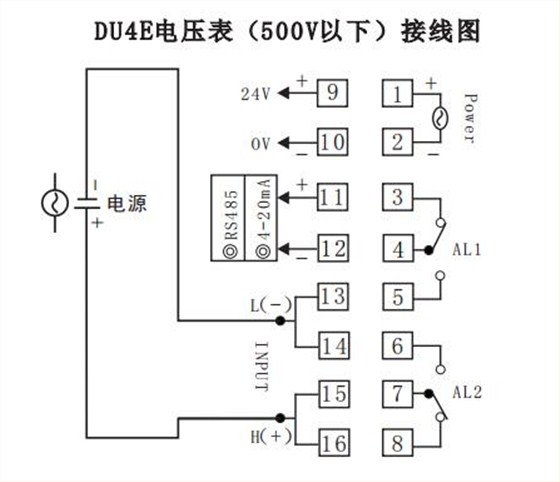

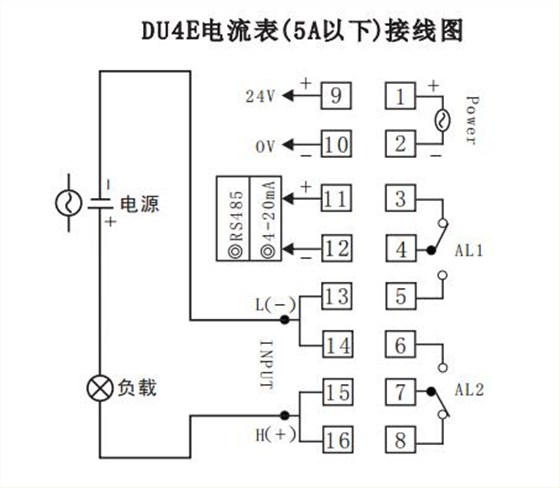

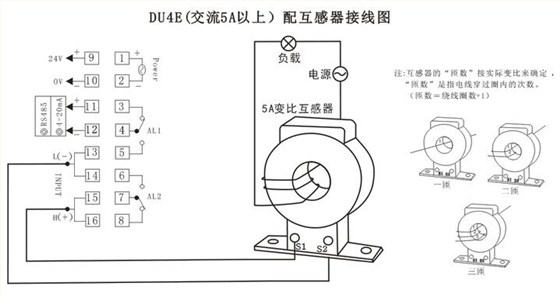

DU4E接線示例圖

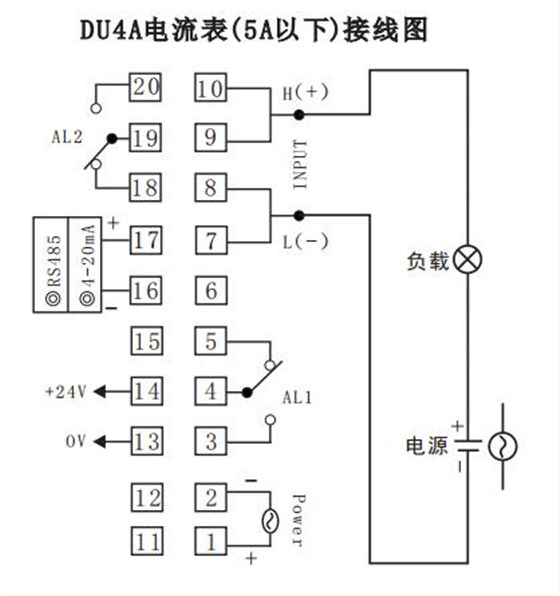

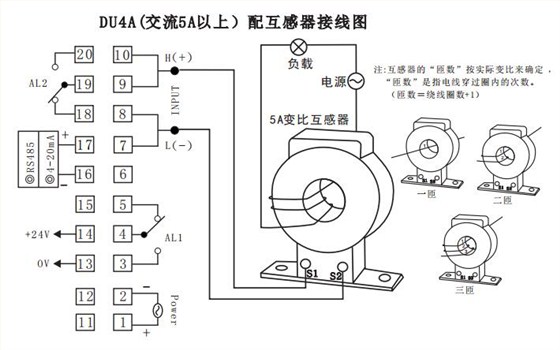

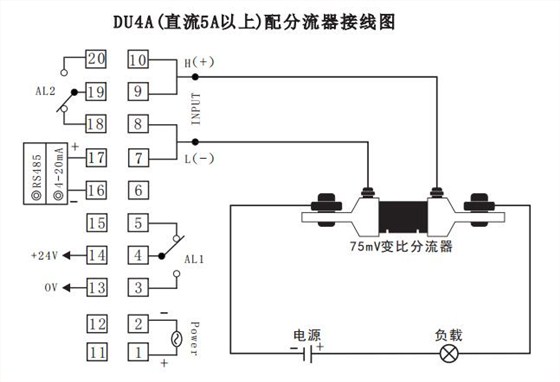

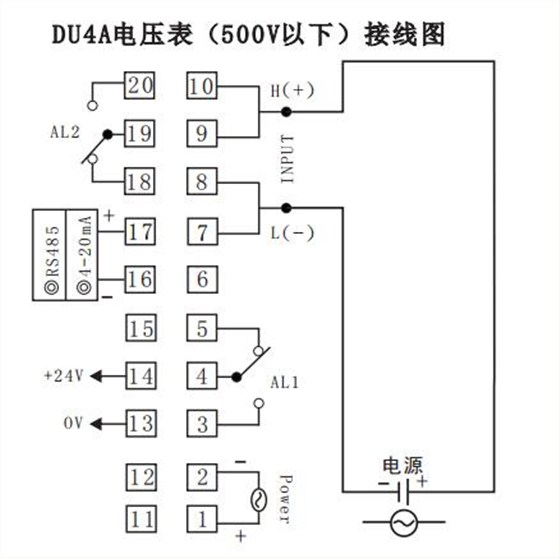

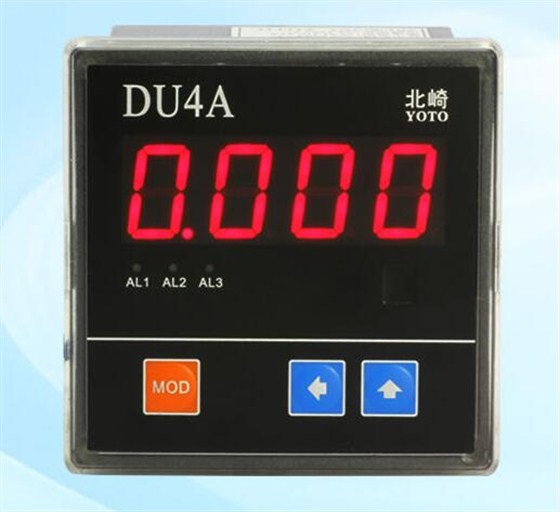

DU4A接線示例圖
